XR-SP自顯影X射線膠片系統
革命性的便攜式X射線設備解決方案，徹底提高線分辨率！GAFCHROMIC XR—SP型 工業無損檢測和安全檢查使用的自顯影X射線膠片
特別為滿足當前安全和工業用X射線成像應用的需求而設計。
◆自顯影，不需要額外的處理設備
◆在陽光室內使用安全，無須在黑暗中摸索
◆即拍即看，無須額外的設備
◆膠片定位無限制，無非圖像邊緣 ◆觀察實時出現的圖像
◆可觀察膠片“到位”的結果
◆不再出現曝光不足或曝光過度而造成的浪費
◆客戶定制尺寸，方便切割和成形以滿足需求
◆堅固耐用，防水，耐摩擦 ◆有競爭力的定價
 |
圖1. 檢查未知的包裹 X射線源：使用ICM CP120X射線源拍攝 電壓：設置為120kV 電流：1mA 曝光時間：30秒拍攝距離：4.5英尺 結果：顯示出電纜線和移動電話，可能是IED |
 |
圖2. 檢查未知的包裹 X射線源：使用ICM CP120X射線源拍攝 電壓：設置為120kV 電流：1mA 曝光時間：60秒拍攝距離：4.5英尺 結果：顯示出電纜線和移動電話，可能是IED |
|
|
左圖獲取的X射線掃描圖像為無遮蓋的未知包裹 |

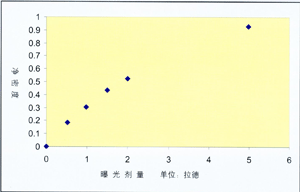

圖4. 顯示為用一種工業X射線裝置顯示所包含的H/D曲線。膠卷曝光值參數為電壓120kV，使用1mm銅過濾器。成像密度用裝配了透射適配器的X-Rite 310T來測量。 應用 適用于更快、更簡易、更方便和以更低的成本獲得X射線或同位素影像，特別適用于現場和精密檢查環境，效果顯著、實用，具體表現為： 安全方面的應用
◆可疑包裹 EOD
◆非破壞性試驗
◆電子回路 焊接
優點:
獨立成像工具 不需要屏幕 不需要磁帶 實時自顯影 分辨率高于10微米 堅固耐用—防水耐磨，可以在-40°F到140°F的日光中使用 在現實環境中性能穩定，儲存壽命>1年 卷式和片式膠片可以很容易地切割成使用者需要的形狀 不浪費膠卷—可實時觀察直至適宜的圖像效果 GAFCHROMIC XR—SP的靈敏度 GAFCHROMIC XR—SP膠片的響應時間基于X射線發生器的輸出光譜，或同位素的類型和強度，以及成像目標的厚度和組成。使用者相關對比和特定任務需要的細節也將決定所需的曝光度。使用者應確定適合特定狀態的劑量密度響應。
表1.一般有效的X射線發生器的典型曝光參數
| X射線源 | 設置 | 距離 | 曝光時間 |
| ICM1201或160 | 120kV 1mA | 2英尺 | 10-20秒 |
| 160kV 0.5mA | 4英尺 | 30-60秒 |
